Ferngesteuerte Modellflugzeuge
1,4m Messerschmitt Bf 109F Semi-Scale
Flügelbau
Beplankung
RC Einbau
Fahrwerk
Gewicht

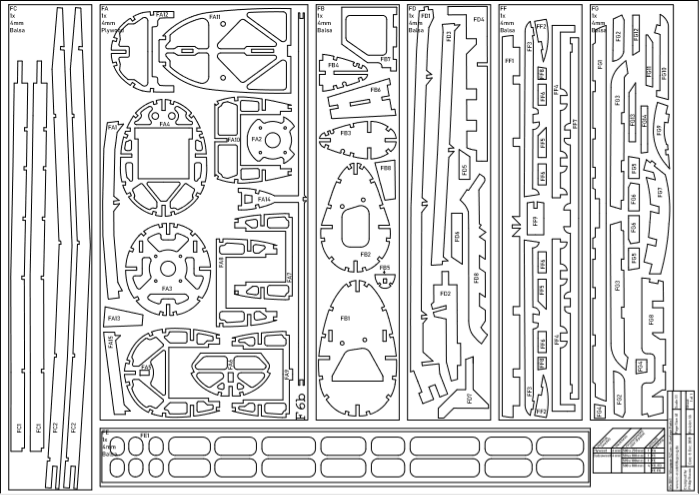

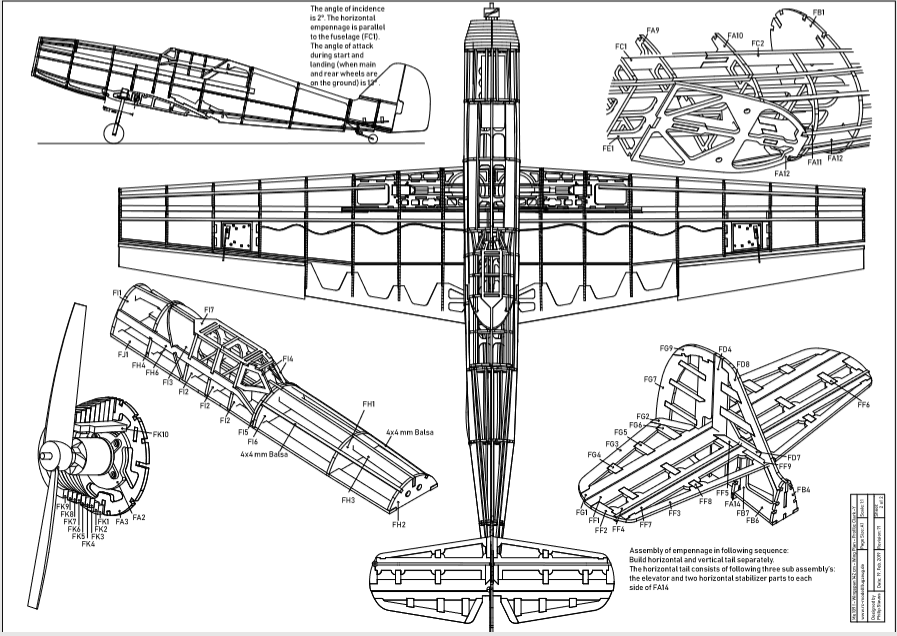

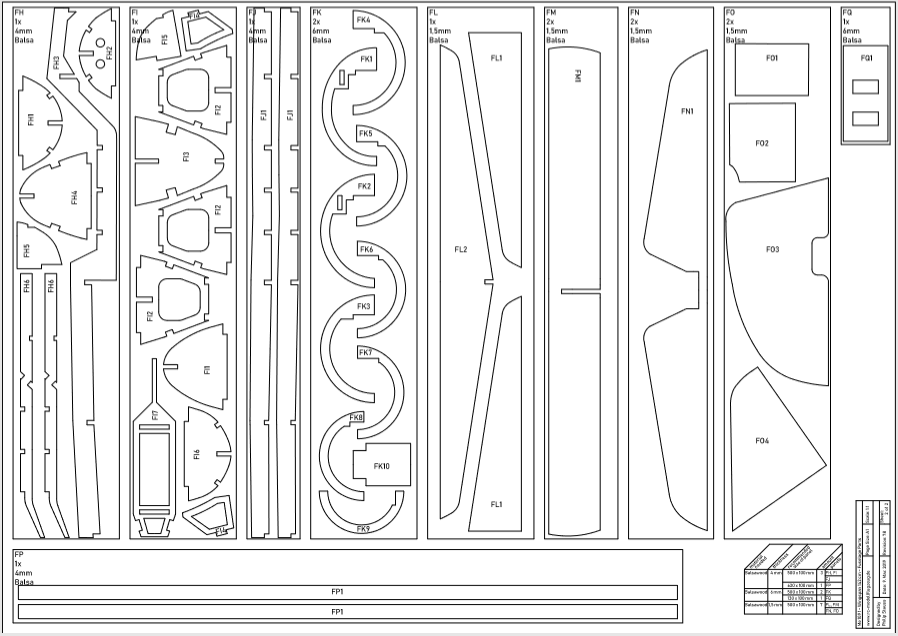

Die Rumpfteile sind aus Balsa und Sperrholz gefräst. Hierfür stand mir eine CNC Fräse vom Typ 6040 zur Verfügung. Eine Schritt für Schritt Bauanleitung für den Rumpf mit Fotos

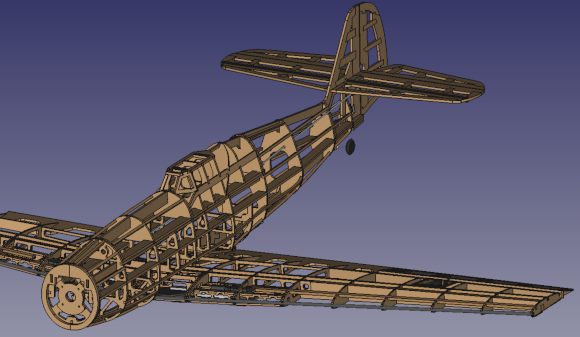

Der Rumpfbau ohne Beplankung. Hier ist gut die Rippenstruktur zu erkennen.

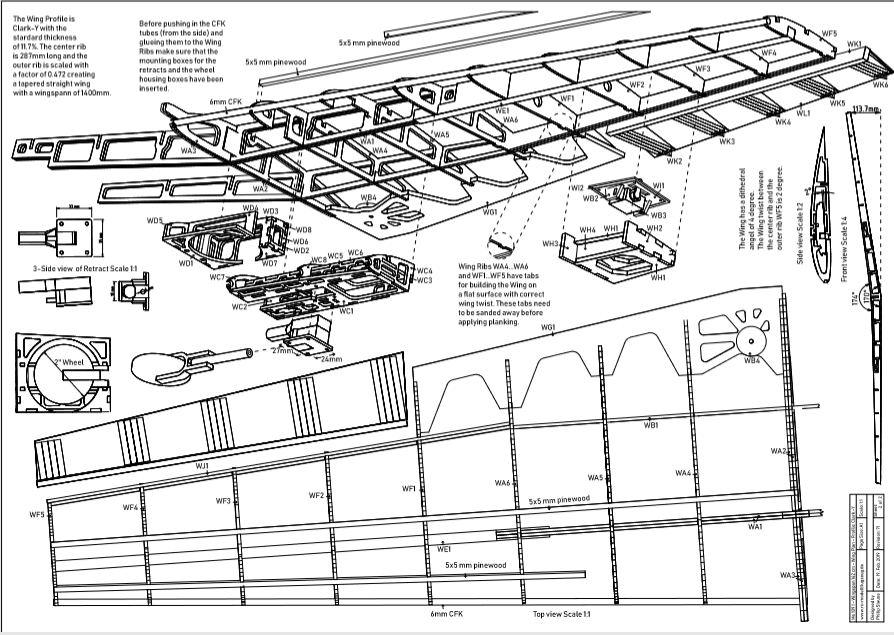

Eine Schritt für Schritt Bauanleitung für den Flügel mit Bildern gibt es momentan noch nicht

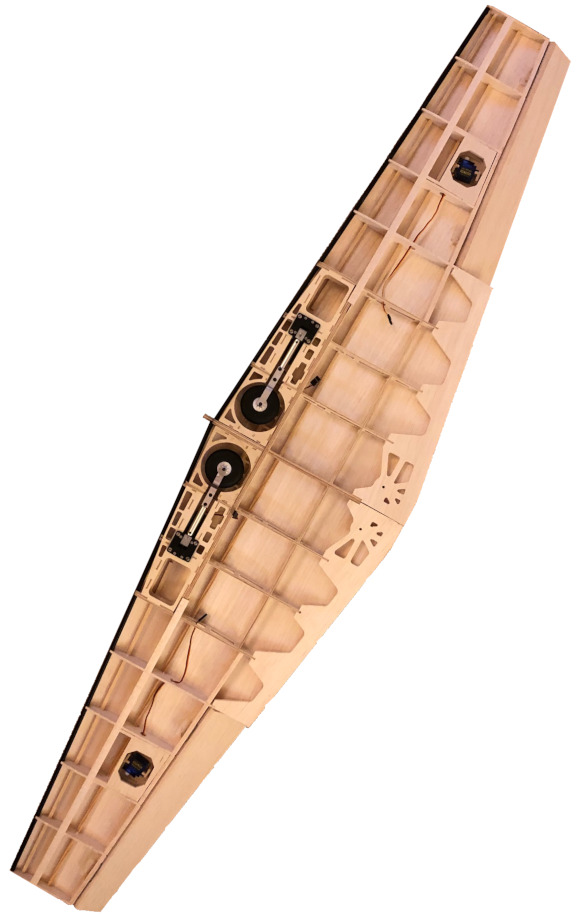

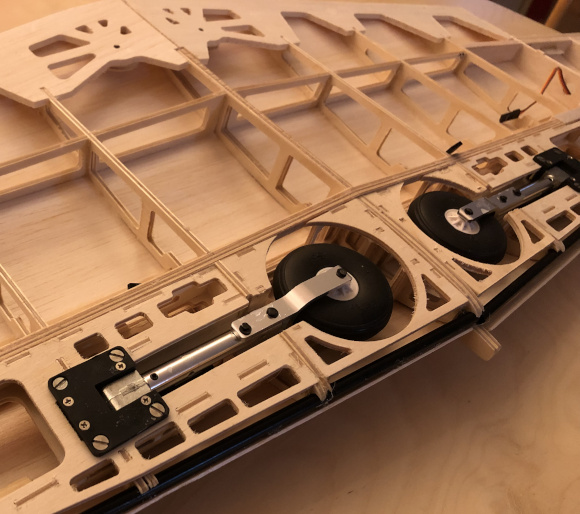

Gut zu erkennen ist die Ausparung für die Räder.
.
Die Beplankung erfolgte mit 1,5mm Balsa.

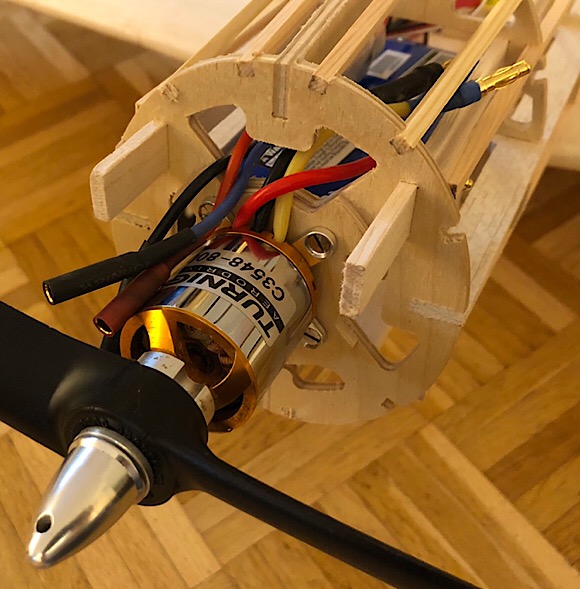

Der Motor sollte nicht mehr als 200g wiegen und 400 Watt leisten können.
Die 14 Gramm Servos für Höhenruder und Seitenruder.
Der Akku von oben durch die abnehmbare Kabinenhaube eingelegt.
Der Bauplan sieht ein Einziehfahrwerk (EZFW) vor. Dieses ist als "Servoless" ausgeführt. Das EZFW sollte eine Grundplatten von der Größe 33x35mm haben.

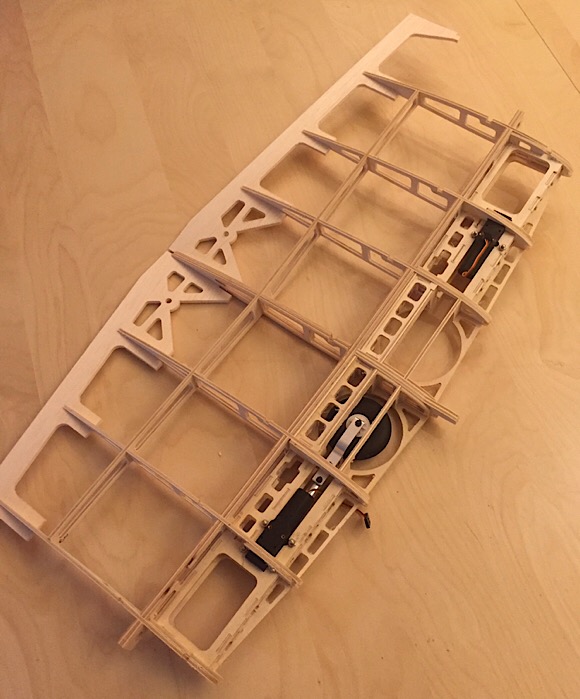

Die Mechanik für das Fahrwerk besitzt ein 4mm Pin und passend hierzu wurde ein Fahrwerksbein aus Aluminum ausgesucht. Das Rad selber hat einen Durchmesser von 2 Zoll. Die Aussparung im Flügel erlaubt es ein Rad mit maximal 2,5 Zoll Durchmesser zu verwenden.
| XL | |
|---|---|
| Cockpit mit 6g Kleber | 42 |
| Cockpit- beplankung | 46 |
| Rumpf ohne Leitwerk mit 4 Einschlagmuttern und 20g Kleber | 271 |
| Rumpf- beplankung | 168 |
| Leitwerk mit Beplankung | 135 |
| Spornrad | 19 |
| Motorhaube | 71 |
| Motor | 150 |
| Motor Montagekreuz | 30 |
| Regler | 45 |
| Propeller | 34 |
| Akku | 290 |
| Empfänger | 12 |
| Servos Höhe- & Seite | 28 |
| Bowden- züge zum Leitwerk | 10 |
| Servos Querruder | 24 |
| EZ- Fahrwerk mit 8 Schrauben | 106 |
| Rahmen für EZ- Fahrwerk und Rad | 92 |
| Querruder | 42 |
| Servoverlängerungs- kabel | 16 |
| Querruder- boxen f. Servos | 40 |
| Flügel mit 20g Kleber | 220 |
| Flügel beplankung | 145 |
| Fahrwerks- beine | 40 |
| Räder | 12 |
| Flügel Finish | 48 |
| Summe | 2136 |
Erstflug
technische Daten
PDF Bauplan
Material
.

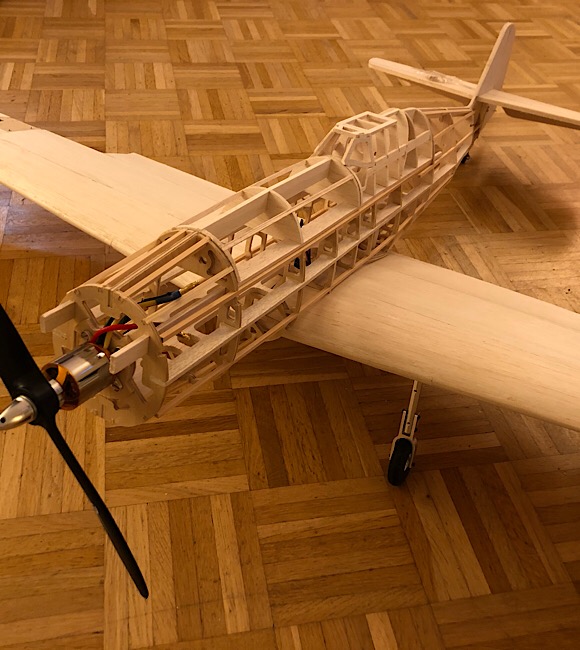

Die Messerschmitt ohne Rumpf Beplankung.

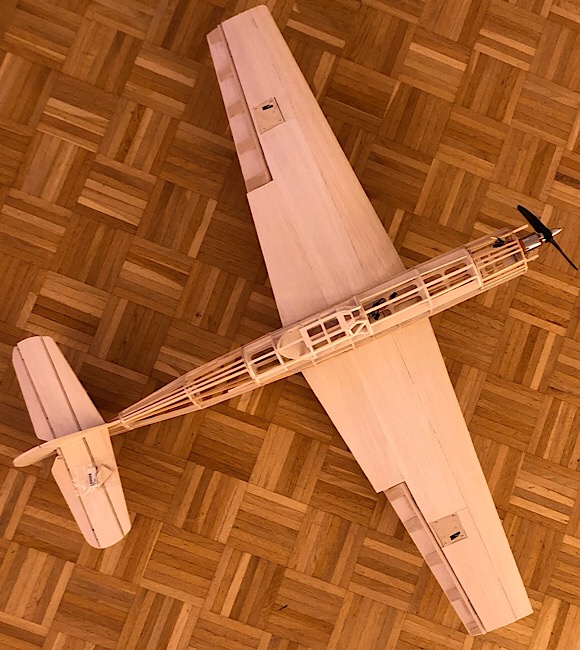

Noch ein Foto des Modells von Oben.
und vorne
Der Erstflug fand im September 2019 statt.
| XL | |
|---|---|
 |
140 cm |
 |
121 cm |
 |
2100gr |
| Flächen- belastung | 78 g/dm^2 |
| Maßstab | 1:7 |
Flügelprofil: Clark Y
PDF Dateien als Download zum drucken mit allen Bauteilen aufgezeichnet:

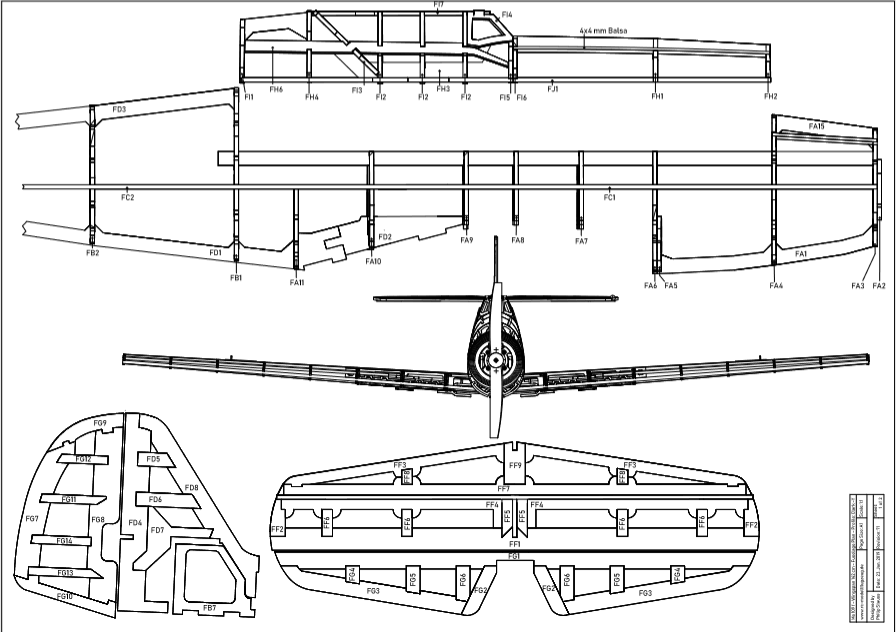

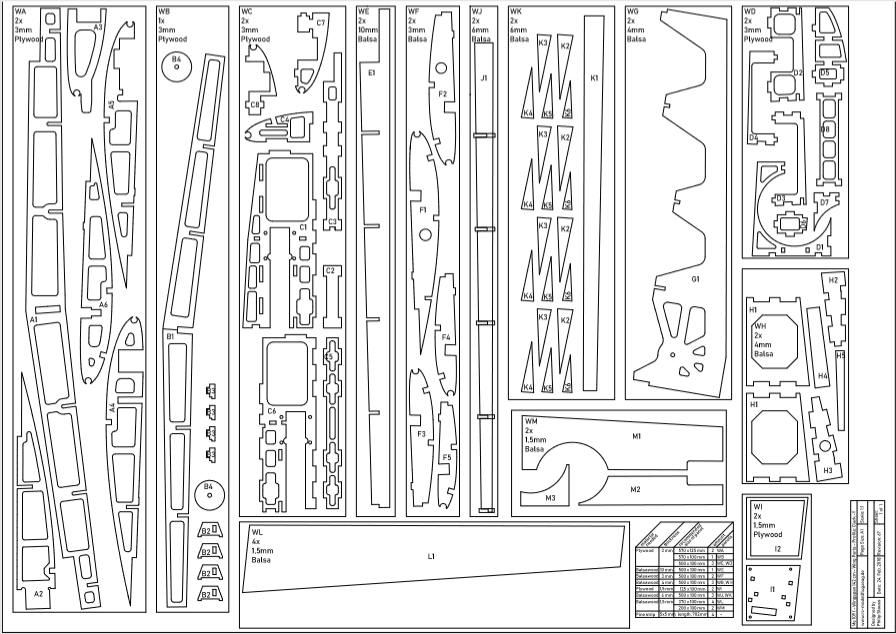

DXF Dateien als Download mit allen Bauteilen aufgezeichnet falls eine CNC Fräse zur Verfügung steht.
FCStd Dateien als Download um 3D Daten vom Flugzeug mit dem kostenlosen Program Freecad zu betrachten:
FCStd Me109f XL Wing and Fuselage 35
Holz
| XL | |
|---|---|
| 1,5mm Birken- sperrholz | 1 Platten a 25x25cm |
| 3mm Birken- sperrholz | 2 Platten a 25x50cm 2 Platten a 25x100cm |
| 4mm Birken- sperrholz | 1 Platten a 25x50cm |
| 1,5mm Balsaholz | 22 Platten a 10x100mm |
| 3mm Balsaholz | 1 Platten a 10x100cm | 4mm Balsaholz | 7 Platten a 10x100cm | 6mm Balsaholz | 3 Platten a 10x100cm |
| 10mm Balsaholz | 1 Platten a 10x100cm |
| 4x4mm Kiefernleisten | 10 Leisten a 1m länge |
| 5x5mm Kiefernleisten | 3 Leisten a 1m länge |
| 8mm Rundstab | 2 Dübel a 2cm länge |
Schrauben und sonst. Baumaterial
| XL | |
|---|---|
| CFK Rohre für die Flügel | 2 Stück a 6mm Durchmesser 70,5 cm lang SKU: CF5 |
| CFK Rechteckstab zum Verstärken vom Leitwerk | 1 Stab 1x6mm a 80cm lang SKU: CB16750 |
| Schrauben mit Muttern für das Fahrwerk | 8 Stück M3x25mm Senkkopf SKU: 917100 0288-0 und SKU: 917100 0289-0 |
| Schrauben um Flügel am Rumpf zu fixieren | 2 Stück M6x50mm Nylon- schrauben SKU: 017000157 |
| Schrauben und Einschlag- muttern für Motor- montange | 4 Stück M4 SKU:
016-004 03x10 SKU: 17100 1055-0 |
| Holz- schrauben für die Querruder- deckel | 8 Stück M2x8mm SKU: OR017-5012x8 |
| Bowdenzug zum anlenken der Ruder | 2 Stück SKU: 12-00503x10 SKU: OR015-00602W |
| Bowdenzug Stellring (Linkage Stopper) | 2 Stück M3x2x L11.2mm SKU: OR016-502x10 |
| Nylon Schaniere für Ruder | 10 Stück 26.5x36mm SKU: OR008-00203 |
| Ruderhörner | 4 Stück 16x20mm SKU: 07-00502x10 |
| Spornrad | 1 Rad mit Fixierung (19g) SKU: WIR-TG04 |
| Kabinenhauben- verschluss | 1 Stück SKU: 017000114 |
RC-Komponenten: (z.B.)
| XL | |
|---|---|
| Motor | TR35-48-C 800kv ca. 150gr |
| Motor Montagekreuz | ca. 30gr |
| Regler | 40A ca. 45gr |
| Propeller | 13x07 (ca. 30A) ca. 34gr |
| Akku | 4S 3000mAh ca. 290gr |
| Servos Höhe- & Seite | 2x MG14 je ca. 14gr |
| Servos Querruder | 2x HXT900 je ca. 12gr |
| Servos- verlängerungs- kabel | 2 Stück für Querruder 35cm bel 2 Stück für Fahrwerk 20cm |
| Empfänger | ca. 12gr |
| Fahrwerk | 33x35mm je ca. 48gr SKU: HK-15090S-2 |
| Fahrwerk- bein | für 4mm pin je ca. 20gr SKU: 017000615-0 |
| Rad | 2 bis 2,5 Zoll je ca. 6gr |
-
